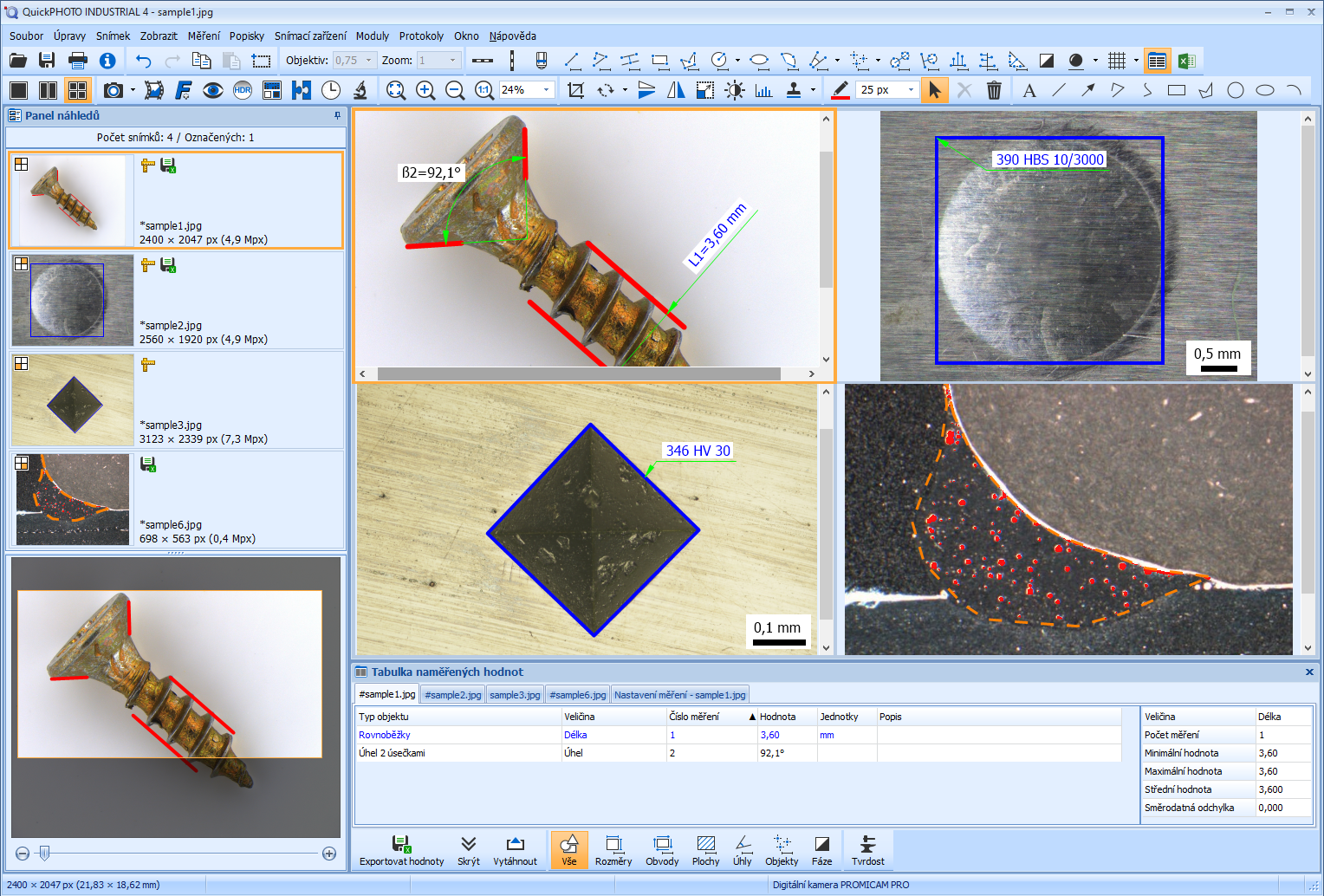

QuickPHOTO INDUSTRIAL 4 - Software pro mikroskopy

Žívý náhled a pořizování snímků

Zobrazení živého náhledu a pořizování snímků ze široké škály snímacích zařízení (kamery, fotoaparáty, skenery)

Popisky a úpravy snímků

Funkce pro přidávání textových popisků, označování zajímavých míst a úpravy snímků zahrnují oříznutí, otočení o libovolný úhel, překlápění, změnu velikosti, jasu, kontrastu, vyvážení barev, úpravu histogramu, aplikaci filtrů a vyvážení bílé a černé barvy.

Retušování snímků

Nástroj klonovací razítko k odstranění smítek či nečistot ve snímcích kopírováním okolních oblastí.

Snadná kalibrace

Kalibrace objektivů a zoomových zvětšení pro měření je jednoduchá a intuitivní. Kalibrační údaje jsou chráněny digitálním podpisem a mohou být zabezpečeny heslem pro maximální ochranu. Pokud snímek importovaný z jiného programu obsahuje měřítko, lze jej snadno zkalibrovat a následně v něm provádět přesná měření.

Měření

Měření v pořízených snímcích a živém náhledu^*. Naměřené hodnoty jsou zobrazeny v přehledné tabulce spolu se základními statistikami.
^*měření v živém náhledu je k dispozici pouze pro kamery PROMICAM a Lumenera INFINITY

Exportování naměřených hodnot

Naměřené hodnoty lze exportovat jako XLSX pro Microsoft^® Excel^® nebo CSV či TXT pro zpracování v dalších programech. Export je možný buď ve formě samostatných souborů pro každý snímek, nebo jako jeden souhrnný soubor obsahující hodnoty z vybraných snímků.

Průběžné exportování naměřených hodnot

Naměřené hodnoty lze průběžně exportovat do otevřeného sešitu Microsoft^® Excel^®. Díky tomu mohou být měření okamžitě vyhodnocována pomocí funkcí nebo maker nastavených přímo v programu Excel^®.

Pokročilé ukládání snímků

Pokročilé funkce pro ukládání více snímků najednou. Možnost automatického ukládání pořízených snímků do předem určené složky.

Tvorba protokolů

Snímky a tabulky s naměřenými hodnotami lze snadno exportovat do protokolů jako DOCX pro Microsoft^® Word. Uživatelé mají možnost vytvářet vlastní šablony protokolů s libovolným rozložením a počtem snímků, přizpůsobené jejich potřebám.

Časosběrné snímání

Automatické časosběrné snímání s možností ovládání počítačem řiditelných osvětlovačů.

Časosběrné video

Vestavěný modul pro tvorbu videosekvencí umožňuje z časosběrných snímků vytvářet videoklipy v rozlišení až 4K UHD (3840 × 2160 pixelů).

Lokalizace

Vícejazyčné uživatelsky velmi přívětivé prostředí: čeština, angličtina, němčina, slovenština, polština, španělština, maďarština, ukrajinština a tradiční čínština

Pracovní stanice se dvěma monitory

Podpora pracovních stanic se dvěma monitory umožňuje zobrazení hlavního okna programu na primárním monitoru, zatímco ovládací panel kamery s živým náhledem z mikroskopu může být umístěn na sekundárním monitoru pro pohodlnější práci.

Monitory s vysokým rozlišením a DPI

Ovládací prvky programu se automaticky přizpůsobují hodnotě DPI vašeho monitoru. Díky této funkci je zajištěno perfektní zobrazení i na monitorech s vysokým rozlišením, včetně 4K.

Různé jednotky

Měření v metrických i imperiálních jednotkách: nm, µm, mm, cm, in, mils, thou. Možnost zvolit počet zobrazených desetinných míst.

Kalibrované měřítko

Vložení kalibrovaného měřítka s možností nastavení typu, velikosti, barev a orientace (vodorovná nebo svislá)

Informace o zvětšení

Vložení informace o zvětšení do snímku s možností upravit text, velikost, barvy, pozici a orientaci

Měření rozměrů

Měření rozměrů (úsečka a lomená čára)

Obsahy, obvody, poloměry a průměry

• obsah a obvod obdélníku/čtverce
• obsah a obvod mnohoúhelníku
• obsah a obvod elipsy
• poloměr, průměr, obvod a obsah kružnice

Měření úhlů

• libovolný úhel (třemi body)
• úhel od osy X
• úhel od osy Y
• úhel definovaný dvěma úsečkami s možností vrcholu mimo obraz

Měření oblouku

Měření poloměru, úhlu a délky oblouku

Měření vzdálenosti rovnoběžek

Měření kolmé vzdálenosti mezi dvěma rovnoběžnými čarami

Vzdálenost středů dvou kružnic

Funkce vhodná například pro měření vzdálenosti středů otvorů v materiálech, deskách tištěných spojů apod.

Vzdálenost středu kružnice od referenční čáry

Funkce vhodná například pro měření vzdálenosti středu otvoru od hrany materiálu, desky tištěného spoje apod.

Vzdálenost od referenční čáry

Funkce umožňující měřit jednu nebo více kolmých vzdáleností od ref. čáry vhodná například pro měření svarů

Vzdálenost od osy

Funkce umožňující měřit jednu nebo více kolmých vzdáleností od osy vhodná například pro měření svarů

Velikost koutového svaru

Funkce umožňující měřit parametr „a“ nebo „S“ koutových svarů.

Počítání objektů

Funkce pro počítání množství objektů umožňuje označovat objekty myší, přičemž každý započtený objekt je označen křížkem. Snadno lze počítat různé skupiny objektů.

Analýza fází

Funkce pro měření procentuálního podílu, plochy a počtu oblastí jednotlivých fází ve snímku s možností definování oblastí zájmu je vhodá pro materiálové aplikace, jako je např. analýza mikrostruktury oceli, kompozitních materiálů nebo kontrola kvality svarů a odlitků.

Zkoušky tvrdosti

Vyhodnocení zkoušky tvrdosti podle Brinella (podle normy ČSN EN ISO 6506-1) a zkoušky mikrotvrdosti podle Vickerse (podle normy ČSN EN ISO 4516).

Mřížka

Funkce pro zobrazení kalibrované pravoúhlé nebo kruhové mřížky s nastavitelnou roztečí a pozicí

Kótování měření

Naměřené hodnoty lze ve snímku libovolně přesouvat. Jsou propojeny s měřícími objekty pomocí kótovacích, odkazových a pomocných čar v souladu s pravidly technické dokumentace. Označení měřených veličin lze snadno upravit podle potřeby.

Dálková spoušť

Dálková spoušť je volitelným příslušenstvím, která dělá pořizování snímků ještě pohodlnějším. Snímky lze pořizovat stisknutím tlačítka dálkové spouště.
